Механические, физические, технологические свойства и состав литейной оловянной бронзы БрО5Ц5С5

Общие характеристики: литейная бронза БрО5Ц5С5
Обозначение по ГОСТБрО5Ц5С5
Обозначение по ASTM (USA)С83800
Типлитейная
Классоловянная
Название
по типу легирования
оловянно-цинково-свинцовая
Система легированияCu-Zn-Sn-Pb
ПрименениеАрматура, антифрикционные детали, вкладыши подшипников

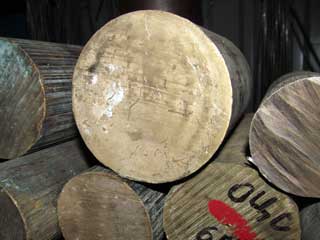

круг БрОЦС
Химический состав в % по массе: литейная бронза БрО5Ц5С5 по ГОСТ 613-79
CuAlFeSiSnPPbSbZnСумма
прочих
Сумма
примесей
Максимально допустимая концентрация примесных элементов выделена курсивом.
Ост. 0,05 0,4 0,02 4,0-6,0 0,1 4,0-6,0 0,5 4,0-6,0 1,2 1,2

Механические свойства: литейная бронза БрО5Ц5С5
Сос­тояниеИзделиеСпособ
изготовления
Размер
мм
Е
ГПа
Временное
сопротив­ление
разрыву
σв min, МПа
Временное
сопротив­ление
разрыву
σв max, МПа
Предел
теку­чести
σ0,2 min, МПа
Предел
теку­чести
σ0,2 max, МПа
Относи­тельное
удлинение после
разрыва
δ
%
Относи­тельное
удлинение после
разрыва
δ5, %
Относи­тельное
удлинение после
разрыва
δ10, %
HBHVИсточниктип сплава
ЛП — литье в песчаную литейную форму;
ЛК — кокильное литье;
ЛД — литье под давлением;
ЛЦ — центробежное литье
пруток ГЛ 40-200 200(20) 240(24) 20 70 ГОСТ 24301-93 бронза
ЛК 176,2(18) 4 60 ГОСТ 613-79 бронза
ЛП 147(15) 6 60 ГОСТ 613-79 бронза
Физические свойства: литейная бронза БрО5Ц5С5
Ликвидус,
Т, °C
Солидус,
Т, °C
Плотность γ, г/см3Удельное
электро­сопро­тивление
ρ, ×10-8, Ом×м
Тепло­провод­ность λ, Вт/(м×К)Тепло­емкость, с,
Дж/(кг×К)
Темпера­турный коэффициент
линейного расширения α, ×10-6K-1
Источ­ник
915 8820 9 88,5 380 17.7 1
Источник:
