Что такое латунь

Простые медно-цинковые сплавы

Латуни — это двойные и многокомпонентные медные сплавы, в которых основной легирующий компонент — цинк. По сравнению с медью латуни обладают более высокими прочностью, коррозионной стойкостью, литейными свойствами и температурой рекристаллизации. Это наиболее дешевые медные сплавы, т. к. цинк в два раза дешевле меди. Цена на латунь в среднем меньше цены на медь в полтора раза, т. к. латунный прокат и чушки изготавливают с применением медного, бронзового или латунного лома. Латуни широко применяют в машиностроении и многих отраслях промышленности.

Латуни подразделяются на двойные и специальные. Двойные или простые латуни получают сплавлением меди и цинка. В специальные латуни добавляют другие легирующие элементы - свинец, фосфор, мышьяк, олово, марганец.

Физические и механические свойства латуни, их зависимость от температуры и технологические качества определяет от фазового состав. Диаграмма сосотояний двойных латуней показывает, что латунные сплавы разделяют на α-латуни, (α+β)-латуни и β-латуни по наличию в составе одноименных фаз.

Двойные(простые) латуни, содержащие 88 — 97% Си, называют томпаком, а содержащие 79 — 86% Си —полутомпаком. Простые латуни маркируют буквой Л, за которой пишут содержание
меди в процентах. Например Латунь Л63 обозначает сплав с содержанием меди 63%, остальное — цинк и примесные элементы. На рис. 1 показана зависимость свойств медно-цинковых сплавов от состава.

томпак

Специальные латуни

Сплавы меди и цинка, легированные одним или несколькими элементами, называют специальными латунями. Наименование таких латуней дается по легирующим элементам, например, латунь, содержащую свинец, называют свинцовой. В специальных латунях после буквы Л пишут заглавную букву дополнительных легирующих элементов и через тире после содержания меди указывают содержание вводимых элементов в процентах. В зависимости от способа обработки латуни подразделяют на деформированные и литейные. Последние могут изготовляться из вторичного сырья (вторичные литейные латуни). Из деформированных латуней изготовляют листы, ленты, полосы, прутки. трубы, проволоку и поковки; из литейных фасонные отливки.

характеристики механических свойств медно-цинковых сплавов

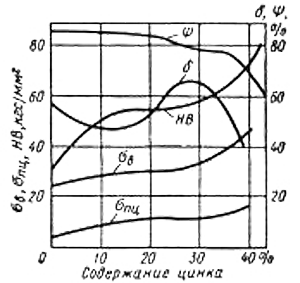

Рис.1. Зависимость характеристик механических свойств медно-цинковых сплавов от содержания цинка (исходный материал — образцы, деформированные на 40%)

Влияние легирующих элементов на свойства

Основные легирующие элементы в специальных латунях — алюминий, железо, кремний, марганец, мышьяк, никель, олово, свинец. Алюминий, а также никель и олово повышают прочность, коррозионную стойкость латуни на воздухе, в морской атмосфере и морской воде, а также улучшает антифрикционные свойства. Железо измельчает зерно, повышает температуру рекристаллизации и твердость латуни. Кремний повышает прочность, коррозионную стойкость, антифрикционные свойства, а марганец — жаростойкость латуни. Мышьяк предохраняет латунь от обесцинкования в агрессивных пресных водах при комнатной и повышенных температурах. Добавки никеля, мышьяка и железа к алюминиевым латуням повышают их стойкость к щелочам и разбавленным кислотам. Свинец, практически не растворимый в медной основе, располагается в виде дисперсных частиц в объеме зерен и по их границам. Свинец — своеобразная смазка, уменьшающая износ инструмента при обработке резанием латуни. Мелкая, легко отделяющаяся стружка, образующаяся при механической обработке, позволяет получать поверхность обрабатываемых изделий высокой чистоты.

трабка латунь
шестигранник латунь
проволока латунь

Технологические свойства

Обрабатываемость резанием медных сплавов оценивается в процентах по отношению к обрабатываемости латуни марки ЛС 63-3, которая принимается за 100%.
Латуни, за исключением свинцовосодержащих, легко поддаются обработке давлением в горячем и холодном состоянии. Все они хорошо паяются твердыми и мягкими припоями и легче свариваются, чем медь. Следует иметь в виду, что латуни, содержащие более 15% цинка в холодно-деформированном состоянии, в том числе и после обработки резанием, склонны к самопроизвольному коррозионному растрескиванию при хранении, особенно во влажной атмосфере, содержащей сернистые газы или аммиак. Для предохранения от растрескивания латунные полуфабрикаты и изделия подвергают низкотемпературному отжигу (250 — 300°С), при котором уменьшаются остаточные напряжения, но не снижается их прочность. Латуни, за исключением марки ЛАНКМц 75-2-2,5-0,5-0,5, упрочняют деформационным наклепом. Латунь последней марки — единственный дисперсионно-твердеющий сплав, упрочняемый в результате закалки и старения.
Плоский прокат выпускают в мягком (отожженном), полутвердом (обжатие 10 — 30%), твердом (обжатие 30 — 50%) и особотвердом (обжатие более 60%) состоянии.
